Z中型直流电机

直流电机订购需知

1、用户选用本系列电机时须说明产品型号、功率、电压、转速。其中电压分电枢电压和励磁电压。

2、确定安装方式：安装方式有立式安装、卧式安装、立卧式安装。

3、确定出线方式：电机默认出线为右出线，还可有左、顶出线方式。

4、出轴方式默认单出轴，也可定制双出轴。

5、冷却方式：安装风机冷却、空水冷却器、管道通风冷却。

6、电机可安装测速发电机、编码器等。如需安装编码器请提供所需型号。

7、根据客户要求可安装相应的测温元件。

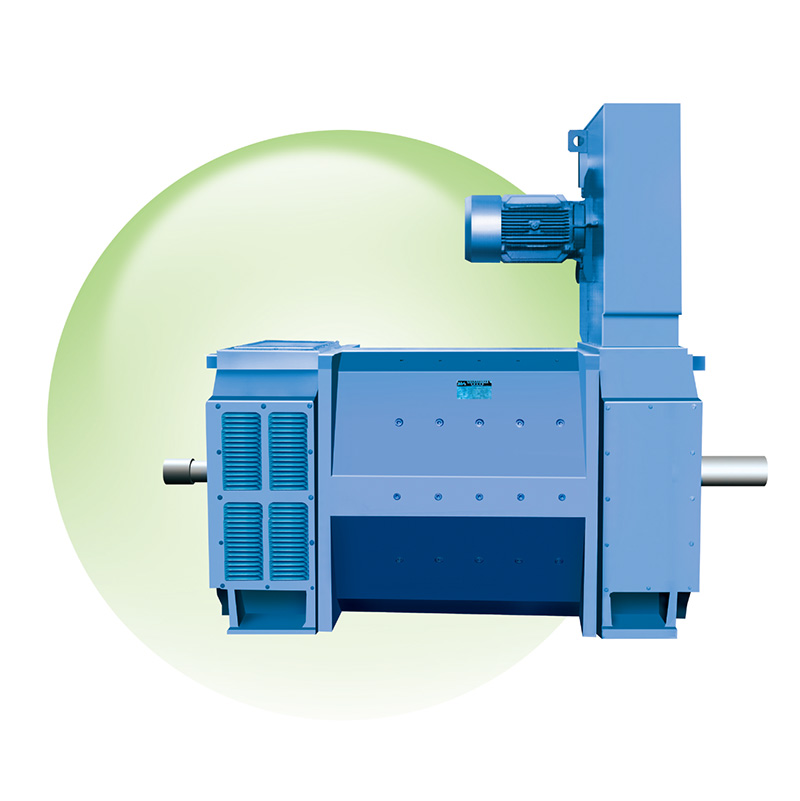

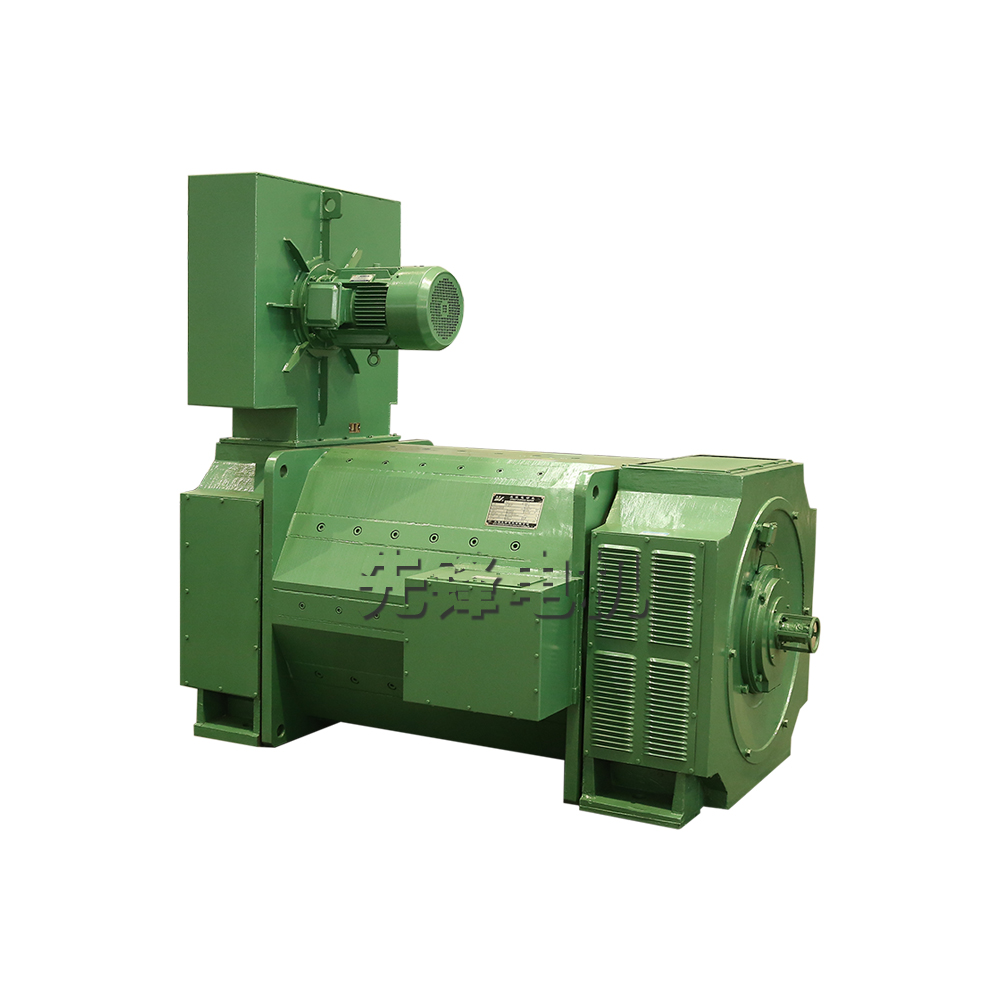

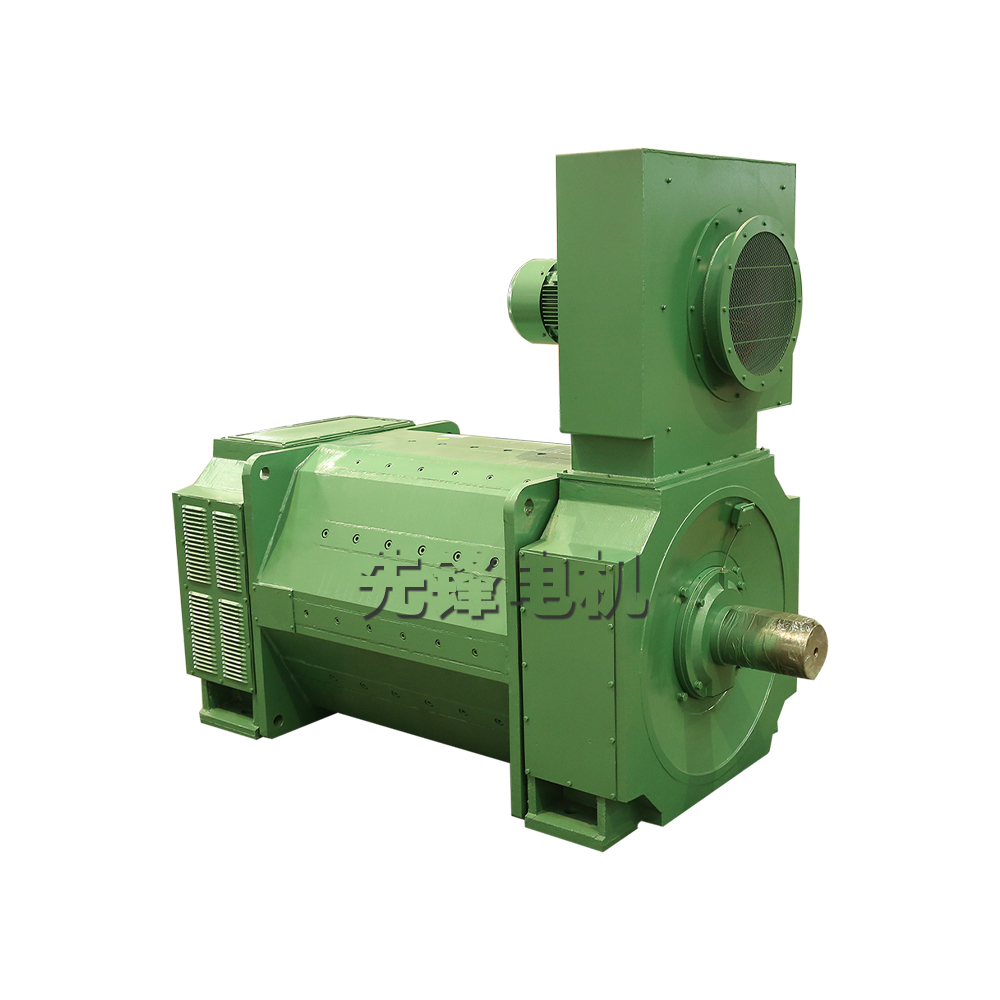

Z系列中型直流电动机_Z SERIES MACHINE DC MOTORS

Z系列直流电动机是我公司集十几年各类直流电机设计制造之经验，采用最新设计制造技术开发的中型直流电动机。目前该系列电动机机座号有七个中心高，从315-710mm。

本系列电动机的安装尺寸、性能及技术要求完全符合JB/T9577《Z系列中型直流电动机技术条件》及GB/T755《旋转电机定额和性能》中的相关规定。

本系列直流电动机适用于各类机械的传动源，诸如金属轧机主传动、卷取机机组主传动、制糖压榨机传动主传动、水泥回转窑传动、橡塑挤出机械等等。

特点

本系列电动机采用多角形结构，定子内部空间利用率高。定子磁鴃采用叠片式，适用于可控硅整流电源供电，能够承受脉动电流与电流急剧变化(负载变化)之工况。磁极安装有精确的定位，并且全系列电动机均带有补偿绕组，因而换向性能良好。

电动机的绝缘等级为F级，采用可靠的绝缘结构和无溶剂真空压力浸漆处理，保证绝缘性能稳定和良好散热。

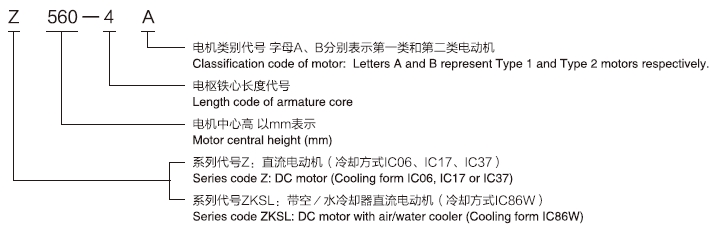

型号说明 Type Designation

举例 For example:

结构简介

1、电动机的冷却方式及防护等级

a)电动机的冷却方式为他冷，根据GB/T1993《旋转电机冷却方法》标准有IC06、IC07、IC37、1C86W等四种，标准型式的冷却空气入口在电动机的主传动端(非换向器端)。电机的防护等级根据GB/T4942.1《旋转电机外壳防护分级(1P代码)标准有IP23和IP44两种。用户如需要其他冷却方式和防护等级可另行协商。

b)电动机的冷却方式与防护等级的对应关系见表1

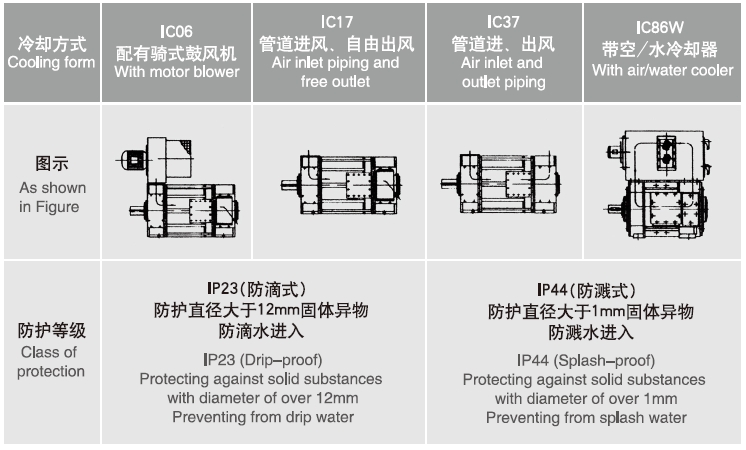

Relationship of cooling form and protection class of motor is listed in Table 1.

表1

2、电动机的结构安装型式及代号

电动机的结构安装型式及代号GB/T997《旋转电机结构及安装型式(IM)代号》的规定有IM1001(卧式底脚安装、圆柱型单轴伸)和IM1002(卧式底脚安装、圆柱型双轴伸)两种。用户如需要其他的结构安装型式可另行协商。

3、标准型电动机的出线盒位置从主传动端看在右侧。也可安装在左侧，必须在订货合同中注明。

4、电动机采用滚动轴承，不停机加油结构。

5、电动机可以根据用户的要来安装下列附件

a)定子绕组和两端轴承室可放置测温元件并将引出线接至电机的出线盒。

b)电动机的非传动侧可配带由测速发电机，离心开关、编码器等组成的测速保护装置。

c)电动机内可安装电压为220VAC的防凝露加热器，但必须在订货合同中注明。

6、空/水冷却器一般安装在电动机的上方。如用户要来将空水冷却器安装在电动机侧面必须在订货时提出，并自行解决冷却器的辅助支撑。

7、冷却器装有风压开关、温度控制器、防凝露加热器等保护装置。

电机性能

1、技术数据表中的数据应按下列使用条件工作：

a)海拔高度不超过1000m;

b)冷却风的进风温度不超过40℃，冷却水进水温度不超过32℃;

c)电动机可安装在环境条件较为恶劣的场合，但必须先选择正确的冷却方式和防护等级，以确保电机内部的清洁。如使用环境特殊，需要湿热带型，应另行协商。

d)电动机适用于三相桥式整流电源以及不外接平波电抗器之工况，也可采用直接发电机电源；

e)电动机性能符合GB/T755《旋转电机定额和性能》、IEC60034-1《旋转电机定额和性能》和JB/T9577《Z系列中型直流电动机技术条件》的规定；

2、电动机的标准额定电压有440V、550V、660V、750V等四种，也可根据具体情况派生出其他等级的电压，但需要在订货时商定。

3、电动机的基本励磁方式为他励，励磁电压为220V，也可根据具体情况派生出其他等级的电压，但需要在订货时商定。电动机允许强行励磁,强励电压不得超过500V。电动机正常运行时励磁电流不得超过额定励磁电流。

4、电动机的短时过载能力

电动机按用途分为二类:

第一类(A类)：普通工业用直流电动机，

第二类(B类)：金属轧机用直流电动机。

a)第一类(A类)电动机能承受表3所规定的短时(1min)过载

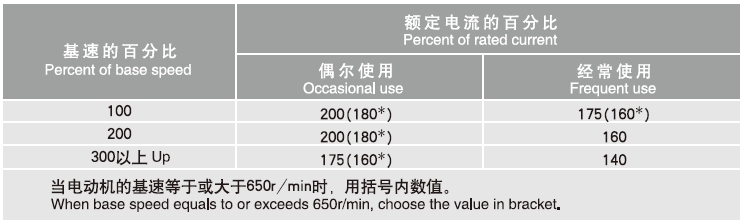

Class 1 (Class A) Motor can sustain short-time overload (1 minute) as specified in Table 3.

表3

b)第二类(B类)电动机能承受表4所规定的短时(1min)过载

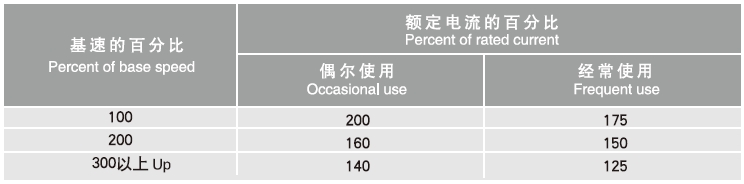

Class 2 (ClassB ) Motor can sustain short-time overload (1 minute) as specified in Table 4.

表4

c)偶尔使用的短时过载能力是指很少发生或在紧急情况下，电动机在1min时间内承受超过连续额定负载的能力，建议将断路器的瞬时开断装置按偶尔使用的短时过载能力整定:

经常使用的短时过载能力是指正常工作周期的一部分，电动机反复承受超过连续额定负载的能力。

短时过载运行之后，必须轻载运行，使电动机整个负载周期的负载均方根值不超过其连续定额。

d)第二类在直流电动机(B类)应能承受下列连续负载：

在额定电压和额定转速范围内带115%额定功率负载连续运行，在此负载下温升将较高、其他特性可能与额定条件下运行的规定不同。

在额定电压和额定转速范围内，在额定负载连续运行之后，紧接着以125%额定功经负载运行2h，温升不得超过规定数值，其他特性可能与额定条件下运行的规定不同。

e)第二类直流电动机(B类)，在额定转速时，偶尔使用时过载倍数允许达到2.5倍，时间不超过15s(但需要与制造厂协商)。

5、电流变化率

在所有转速及负载下，电动机能够承受的电流变化率(di/dt)允许达到每秒250倍额定电流。

6、振动和噪声

a)电动机的振动符合GB10068《轴中心高为56mm及以上电机的机械振动、振动的测量、评定及限值》中心标准的规定。

b)电动机的噪声符合GB/T10069.3《旋转电机噪声测定方法及限值噪声限值》标准的规定。

7、技术数据表内的效率值为额定功率、额定电压和额定转速时的效率，它包括励磁损耗。

电动机的容量选择

1、第一类(A类)：普通工业用直流电动机

这类电动机的详细数据见技术数据表 用户可以根据需要确定电动机的容量、电压、转速、冷却方式。

2、第二(B类)金属轧机用直流电动机

这类电动机的额定输出功率比A类电动机技术数据表中数值低20%左右，具体数值由用户和制造厂商定。

3、电动机除技术数据表中所列出的规格外，制造厂可以根据用户提出的具体要求派生出其他规格。

订货说明

1、订货时请注明电动机的型号、功率、电压、转速、励磁电压、冷却方式、出轴数、出线盒位置等等。

2、订货时请注明需要安装在电动机上附件的型号、规格、数量。

3、如使用环境特殊、需要湿热带型、原型号后面请注明“TH”

4、如需要规格、技术要求与本样本有出入，请即与我公司联系，事先提出具体而明确的要求，经协商同意后签定技术协议或在订货合同上注明。
