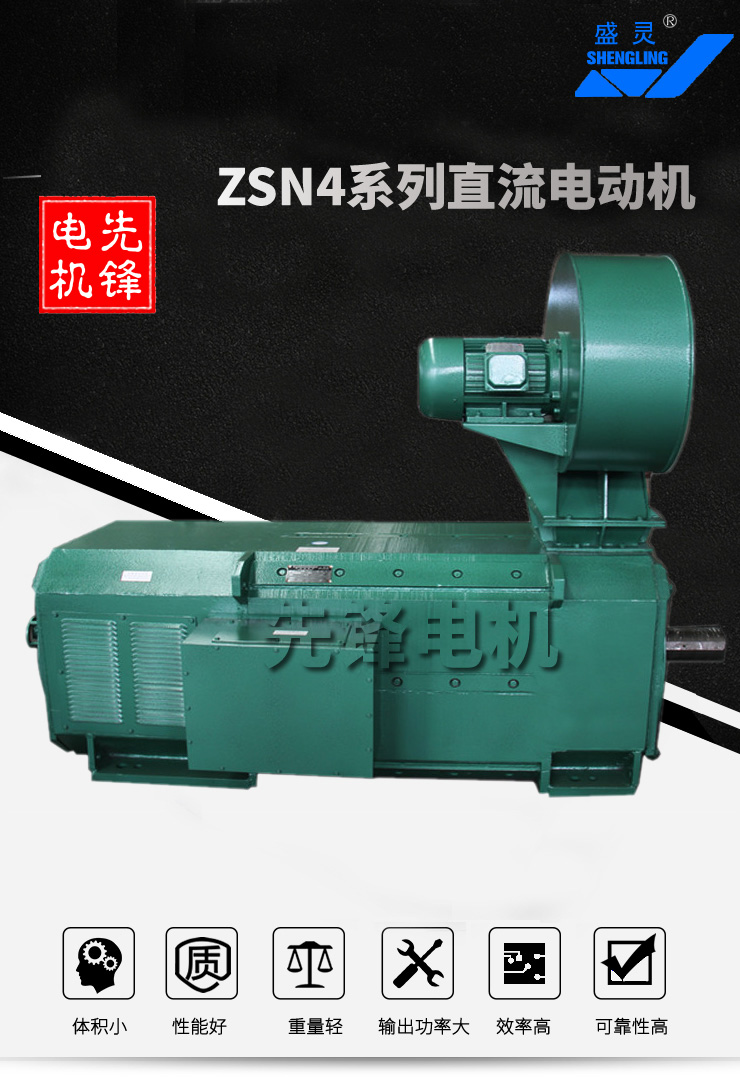

ZSN4系列直流电机

直流电机订购需知

1、用户选用本系列电机时须说明产品型号、功率、电压、转速。其中电压分电枢电压和励磁电压。

2、确定安装方式：安装方式有立式安装、卧式安装、立卧式安装。

3、确定出线方式：电机默认出线为右出线，还可有左、顶出线方式。

4、出轴方式默认单出轴，也可定制双出轴。

5、冷却方式：安装风机冷却、空水冷却器、管道通风冷却。

6、电机可安装测速发电机、编码器等。如需安装编码器请提供所需型号。

7、根据客户要求可安装相应的测温元件。

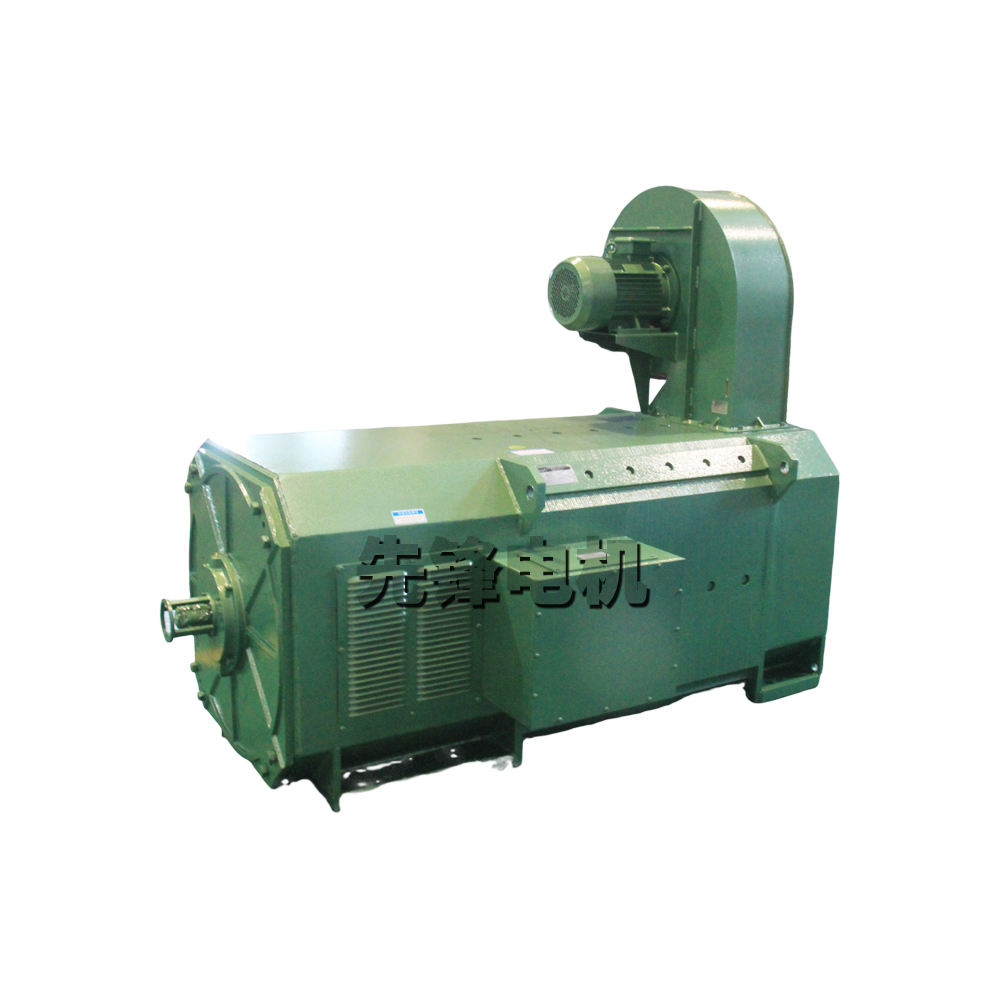

      ZSN4系列直流电动机是我公司在Z4系列直流电动机的基础上，根据水泥回转窑主传动的工况特点，而开发的专用系列产品。

      本系列电机采用多角形结构，定子空间利用率高，定子磁轭为叠片式，能承受脉动电流与电流急剧变化之工况。电机可用三相全控桥式整流电源，以及不外接直流平波电抗器而长期工作。新颖的F级绝缘结构，保证了绝缘性能稳定和散热良好。

      根据水泥回转窑的特定工况进行设计制造，使电动机的启动力矩可达额定力矩的2.5倍。采用管道通风的冷却方式，使电动机能在粉尘较大的恶劣环境中，安全可靠地运行。

      本系列电机的安装尺寸除两底脚孔间的轴向尺寸’B’之外，均符合国际标准IEC-72。

电机性能：

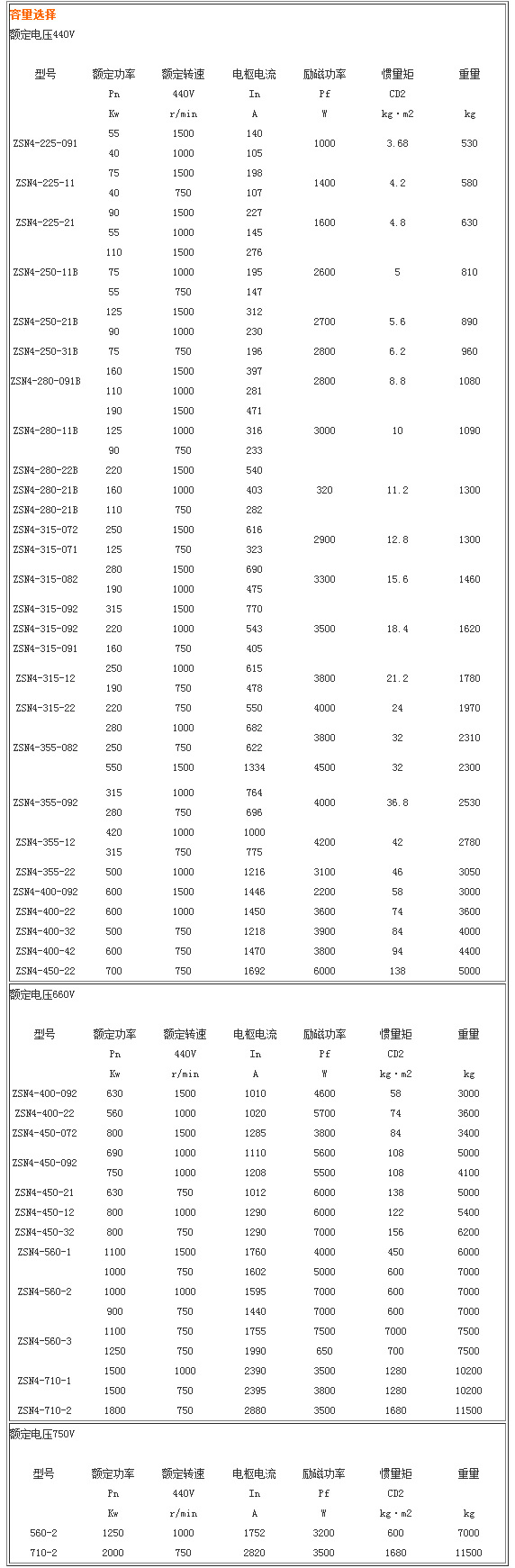

      1.技术数据表中的数据应按下列使用条件工作：

        a.海拔不超过1000m；

        b.进入电机的初级冷却介质温度，不超过40℃;

        c.电动机工作定额为连续工作制（S1）；

        d.电动机的电枢回路和励磁可由静止整流电源供电，也适应由直流发电机组供电。

        e.对管道通风冷却的电机，其风量风压需满足表1的规定，进风口在电机非换向器侧端盖上。

*风机电动机均为三相二极380V。

      2.本系列电机性能均符合国家标准GB755《旋转电机定额和性能》，也可按国际电工委员会标准IEC60034-1的要求考核。

      3.电机绝缘等级为F级。

      4.电动机标准电枢电压为440V，也可根据具体情况派生出220V或其他电压。减少电枢电压为恒转矩调速，在电枢电流连续条件下，其最低转速可达20r/min，此时仍能维持额定转矩，转速平稳。

      5.电动机标准励磁电压为180V，其他励磁电压也可协商。

         电动机允许强行励磁，励磁电压不得超过500V。电动机正常运行时励磁电流不得超过额定励磁电流。为确保励磁系统绝缘的可靠，在断开励磁回路时，需在励磁绕组二端并联一个释放电阻，以防止自感电势。在标准励磁电压时，其值约为7倍励磁绕组电阻（冷态），励磁电压高于标准电压时，并释放电阻可小于7倍，反之大于7倍。

型号说明：

结构简介:

1.电机的冷却方式和外壳防护等级表2.

表2 (table 2)

2.电机安装形式：卧式底脚安装（IMB3）。电机可制造成双轴伸或单轴伸，单轴伸电机可在非传动侧装配测速发电机等附件。

3.根据需要，电机的定子绕组里可埋置过热保护元件。

4.出线盒位置，从传动侧看，在机座右侧，根据需要也可在机座左侧或上方。

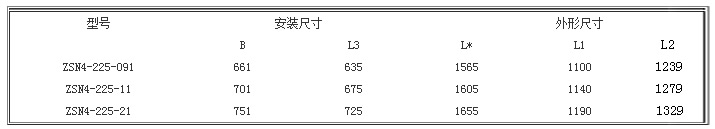

外形尺寸图

说明：带“*”处为电机带风机时的尺寸，单位为毫米

说明：带“*”处为电机带风机时的尺寸，单位为毫米

说明：带“*”处为电机带风机时的尺寸，单位为毫米

说明：带“*”处为电机带风机时的尺寸，单位为毫米

说明：带“*”处为电机带风机时的尺寸，单位为毫米

说明：带“*”处为电机带风机时的尺寸，单位为毫米

说明：带“*”处为电机带风机时的尺寸，单位为毫米

说明：带“*”处为电机带风机时的尺寸，单位为毫米

备注:

1、订货前，请先查阅产品目录，明确所需产品的规格。如果所需规格与目录有所出入或有特殊要求，请事先提出具体而明确的要求，与我厂有关部门协商，经同意后，签定合同或技术协议。

      2、订货时请注明电机型号、功率、电压、频率（或转速）、调速范围、结构形式，以及所需装配成套供应的附件（如测速机的型号、过热保护元件规格数量等）。

      3、如果需要湿热带型，请在原型号后面注明“TH”。
