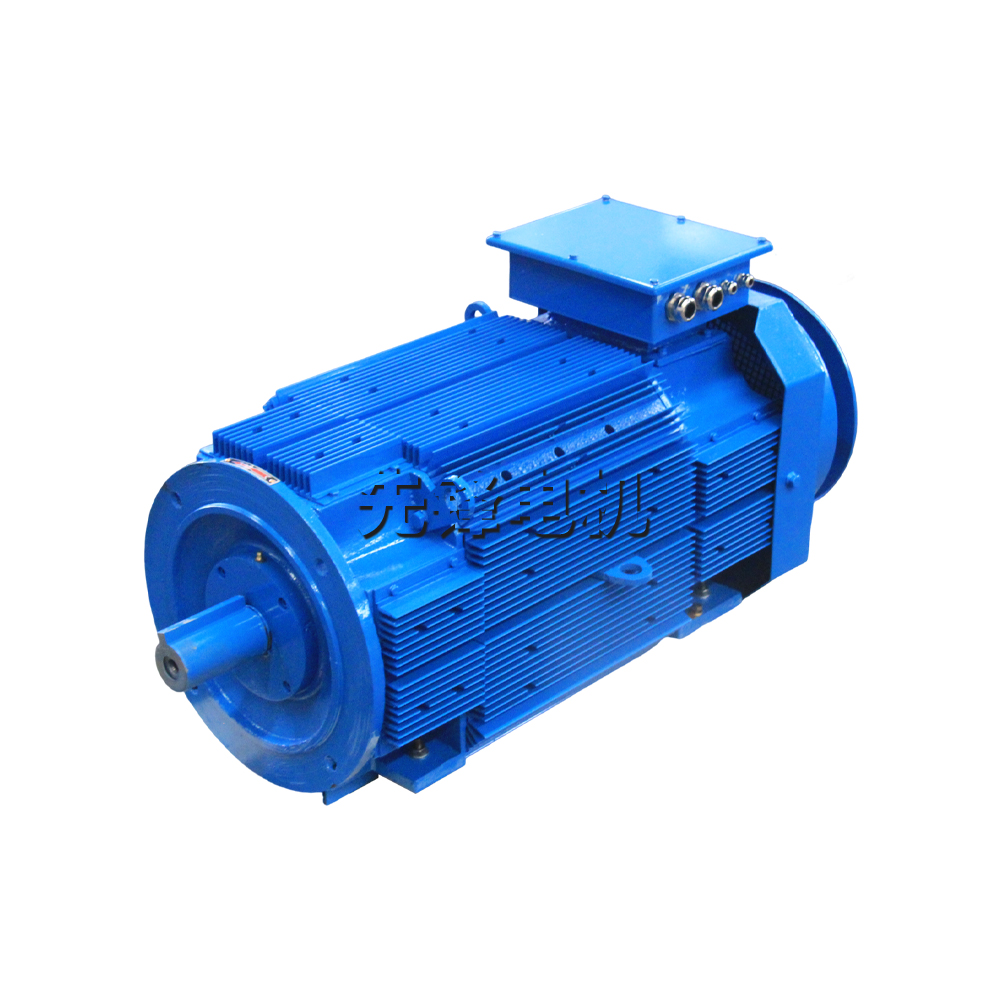

ZH4-160-31电机

直流电机订购需知

1、用户选用本系列电机时须说明产品型号、功率、电压、转速。其中电压分电枢电压和励磁电压。

2、确定安装方式：安装方式有立式安装、卧式安装、立卧式安装。

3、确定出线方式：电机默认出线为右出线，还可有左、顶出线方式。

4、出轴方式默认单出轴，也可定制双出轴。

5、冷却方式：安装风机冷却、空水冷却器、管道通风冷却。

6、电机可安装测速发电机、编码器等。如需安装编码器请提供所需型号。

7、根据客户要求可安装相应的测温元件。

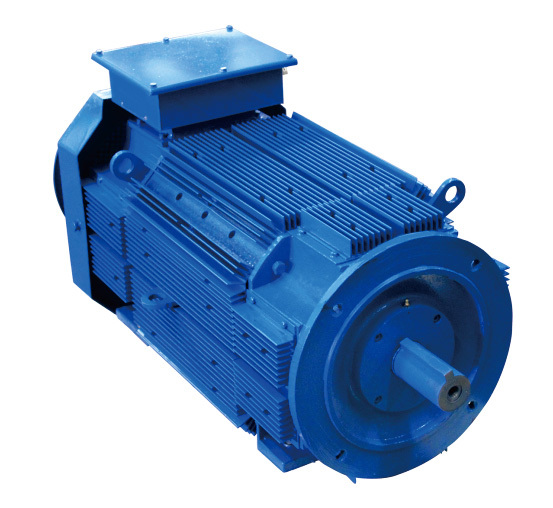

ZH4系列直流电动机_ZH4 Series Dc Motors

技术参数

机座号：132~200

功率：2.2~37 kW

工作制：S1

绝缘等缘：F级

额定电压：220V

励磁方式：他励、并励

额定转速：3000、1500、1000r/min

适用于:

ZH4 系列主要用于多尘埃场合及其钢厂连铸机的传动，也适用于恶劣环境下的各种金属切削；防护等级IP44 及以上，冷却方式IC411，可实现最低20r/min至最高转速间平滑调速。

特点：稳定、良好的调速性能，可实现降低电枢电压恒转矩向下调速或减小励磁电流恒功率向上调速，调速范围宽，输出功率大，过载能力强。

使用条件：

1. 海拔不超过1000m。环境温度不超过+40℃；

2. 电动机由静止整流电源供电，也可用直流发电机供电。

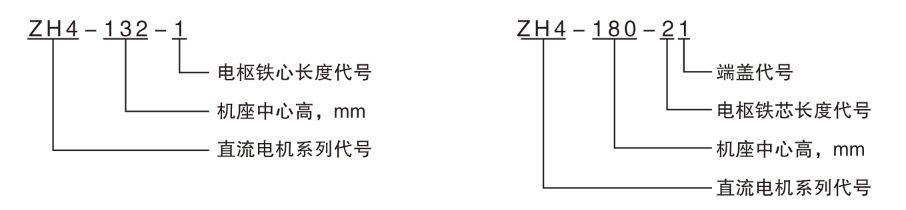

电机型号含义

1、电机的外壳防护等级及安装结构型式

a. 外壳防护等级为IP44，也可为IP54。

b. 电机均带底脚，安装方式为IMB3、IMB35、IMB5、IMV1、IMV15 等。

2、出线盒的位置，从传动侧视之，在机座顶部。

3、电机的传动输出方式为弹性联轴器联接，机组配合须小心对准。

4、冷却方式

整个系列电机采用全封闭结构，机座表面带散热筋，电机冷却方式为IC411。

性能数据 Performance Data

备注：

他励电动机启动时，必须先将励磁电压升至额定电压，然后接通电枢回路。停车时，先切断电枢回路，然后断开磁场电路，避免在启动和停车时因弱磁引起过速。

电动机订货说明：

1. 订货时请注明电动机的型号、功率、电压、转速、励磁电压、冷却方式、出线盒位置等详细信息。

2. 订货时请注明需要的安装在电动机上附件的型号、规格、数量等详细信息。

3. 如使用环境特殊，需要湿热带型，在原型号后面请注明“TH”。

4. 如需要的规格、技术要求与本样本有出入，请即与我公司联系，事先提出具体而明确的要求，经协商同意后签单技术协议或在订货合同中注明。

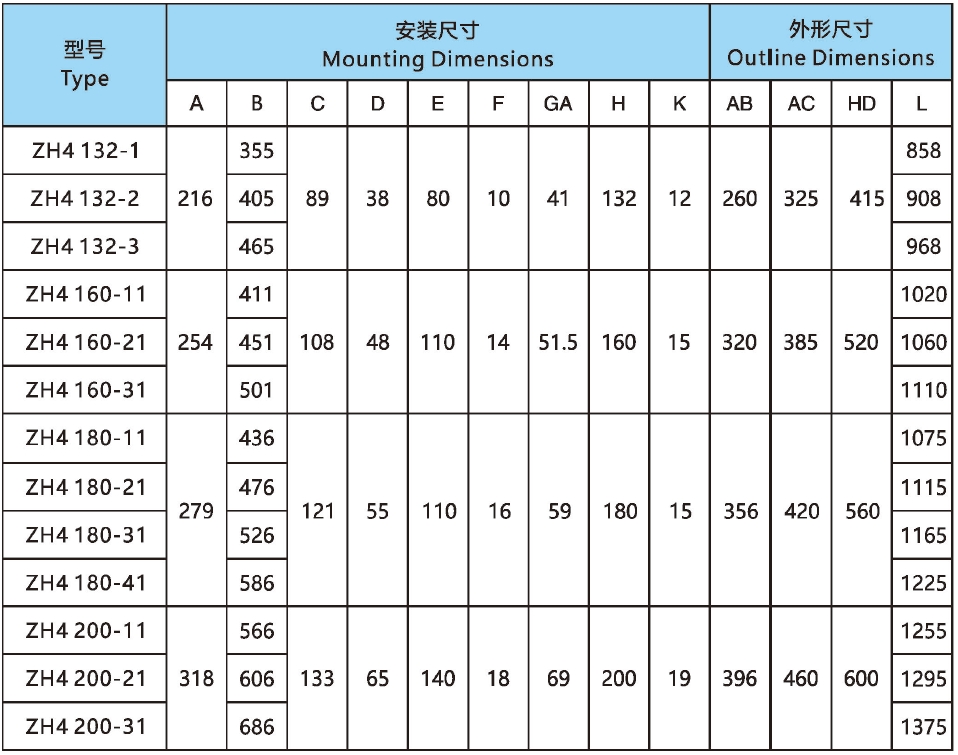

外形及安装尺寸 Dimensions

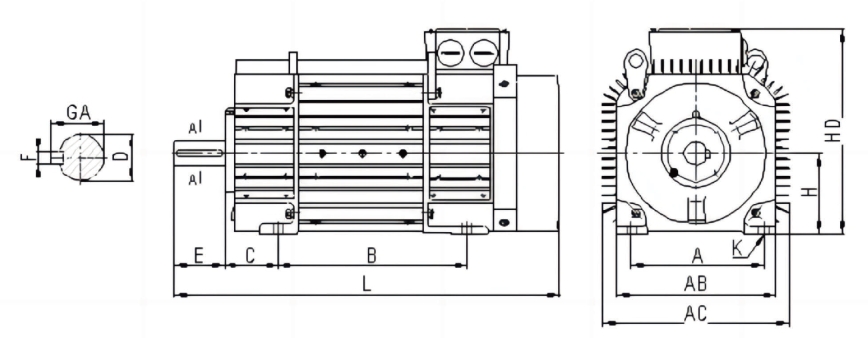

卧式、机座带底脚

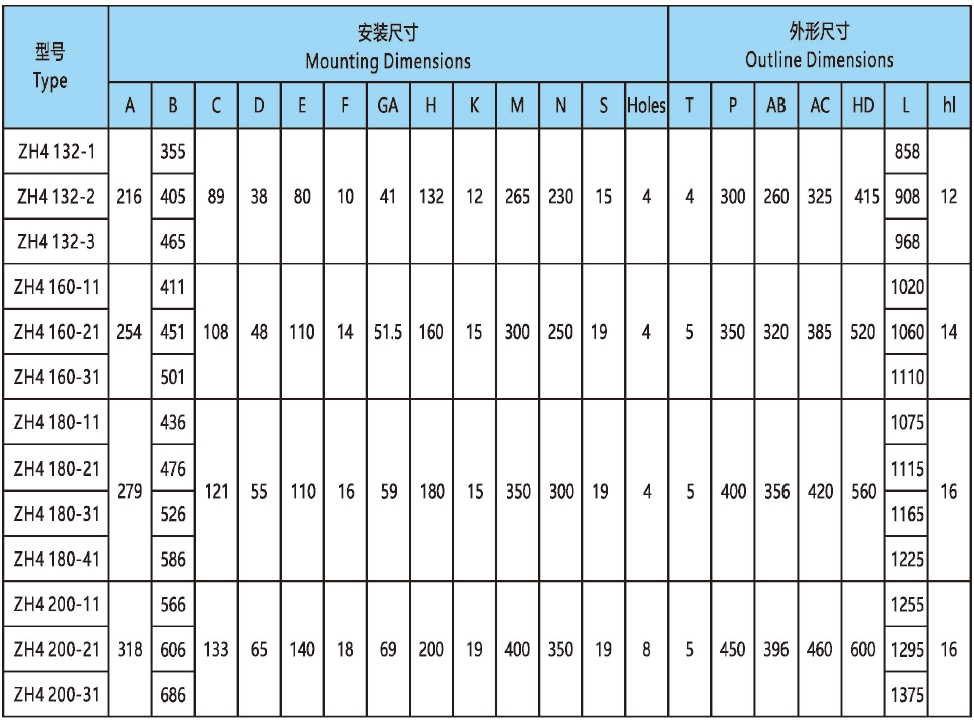

外形及安装尺寸 Dimensions

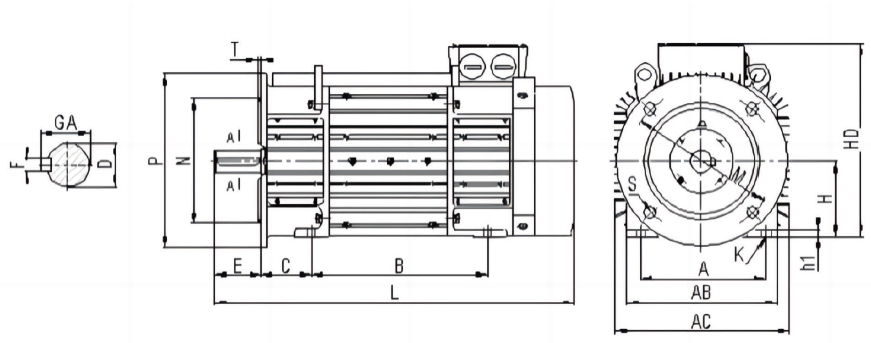

卧式、机座带底脚，端盖带凸缘

表中外形尺寸为参考值，实际情况以实物为准。

表中数据若有改动，恕不另行通知
