永磁电机

变频电机订购需知

1. 用户选用本系列电机时须说明产品型号、功率、级数。

2. 确定安装方式：立式安装、卧式安装。

3. 确定出线方式有：左、右、顶出线。

4. 电机电压和风机电压标准380V50HZ，如有定制要求请标注。

5. 根据客户要求可安装编码器及制动器的设计要求。

1.概述

TYP系列变频调速永磁同步电动机是为变速驱动应用设计的高效电机，可用于驱动各种通用机械设备，如风机、水泵、压缩机等，满足各种工业自动化领域设备驱动需求。

该系列电机采用内嵌高性能钕铁硼永磁材料结构，具有更小的损耗和更低温升。

采用先进的控制方式，有效利用电机的磁阻转矩，使其在相同转矩下具有更小的运行电流，更小的损耗，从而提升了系统效率。

2.电动机在下列条件下使用

海拔高度：不超过1000m

环境温度：-15 ~+40℃

基准频率：50Hz、66.7Hz、100HZ

额定电压：380V

调频范围：额定频率以下为恒转矩调速，额定频率以上具有一定的弱磁调速能力

防护等级：IP54或IP55

热分级(绝缘等级)：155(F)

冷却方式：IC411、IC416

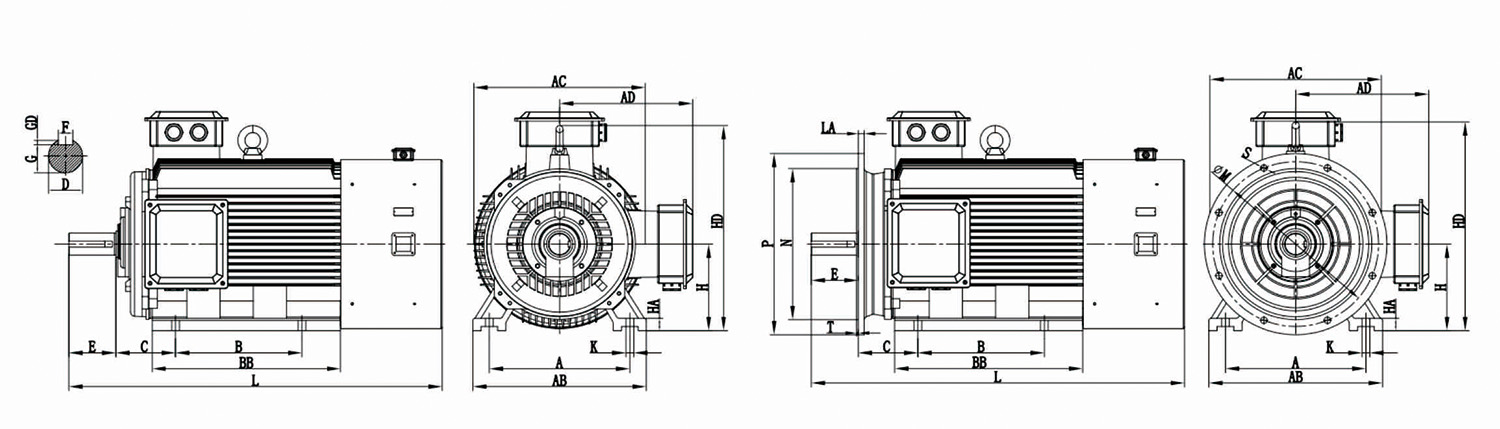

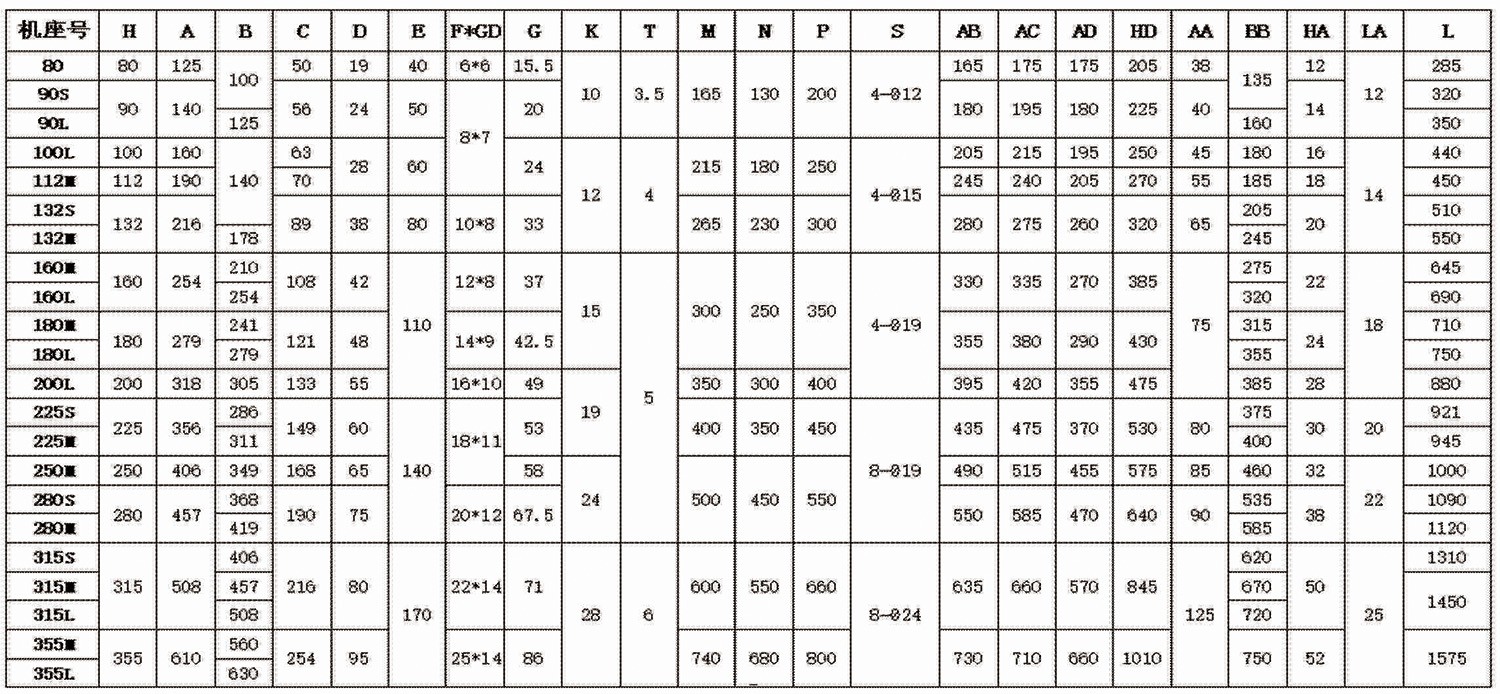

3.规格型号及参数

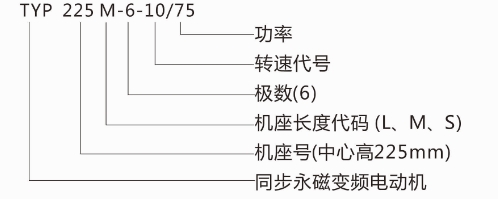

3.1电动机型号意义

示例：

4.注意事项：

4.1 TYP系列高效永磁变频同步电动机必须与永磁电动机变频器配套使用，不得不经变频器直接接入三相交流电源;

4.2 永磁电动机变频器必须采用最大转矩/电流比控制方式，否则不能达到最佳工作状态从而会使电动机功率因数下降、转矩降低;

4.3 TYP系列高效永磁变频同步电动机为Y接，不准Y-转换。
