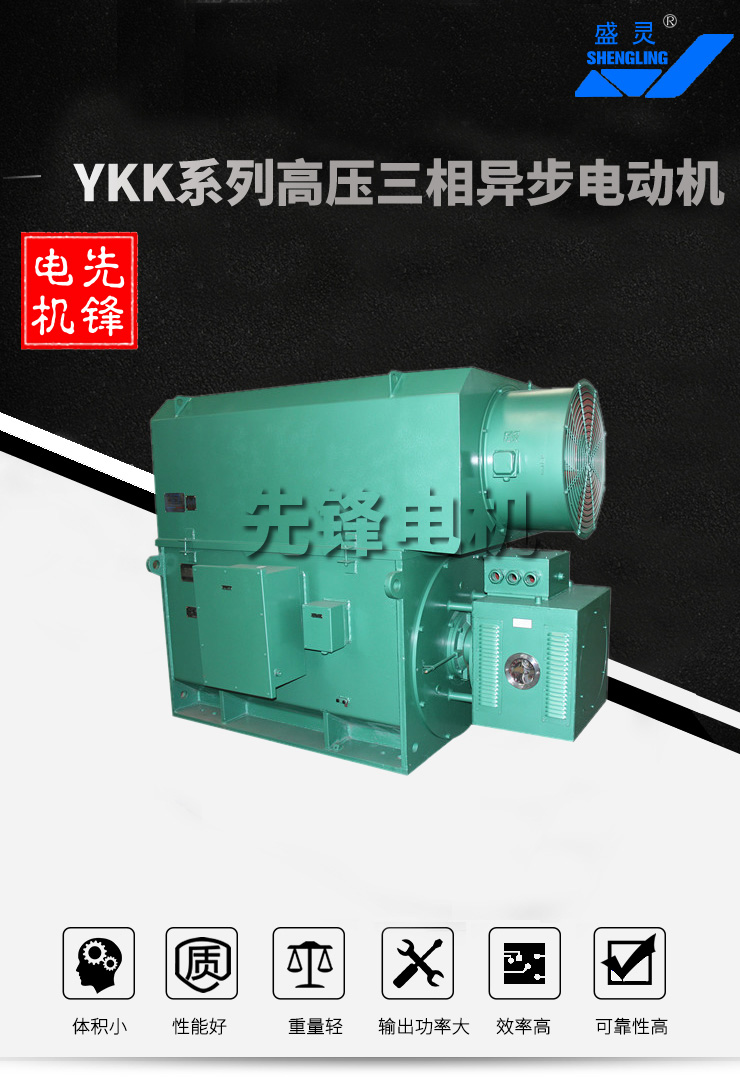

YKK系列高压三相异步电动机

变频电机订购需知

1. 用户选用本系列电机时须说明产品型号、功率、级数。

2. 确定安装方式：立式安装、卧式安装。

3. 确定出线方式有：左、右、顶出线。

4. 电机电压和风机电压标准380V50HZ，如有定制要求请标注。

5. 根据客户要求可安装编码器及制动器的设计要求。

一、产品概述

Y、YKS、YKK系列为高压鼠笼式异步电动机，适用于驱动各种通风机、压缩机、水泵、破碎机、切屑机床、运输机械等通用机械及其它机械设备。

YR、YRKS、YRKK系列为高压绕线式异步电动机，本东列电动机能在较小的起动电流下，提供较大的起动转矩，并且能在一定速度范围内调速，适用于驱动卷扬机、轧机、拉丝机等机械设备。

电动机额定频率50Hz，额定电压为6KV(10KV)。

电动机型谱，主要参数及性能指标符合国际电工委员会IEC有关标准，具有高效、节能、噪声低、振动小、可靠性高、使用寿命长、安装维护方便等优点。

二、结构特点

电动机采用箱形结构，机座由钢板焊接成箱形，重量轻、刚度好。机座顶部可安装不同的冷却器，派生不同冷却方式和不同防护等级的电动机。

定子绕组采用F绝缘材料，温升按B级考核；绕组采用真空压力浸渍无溶剂漆工艺（VPI)处理，绕组绝缘性能达到《线圈分等标准》优等品水平，具有很高的可靠性。

根据不同的使用场合，通过优化设计，转子设计成笼型或绕线型：鼠笼转子有铸铝和铜条两种结构，以满足不同工况对电机性能的要求，并经过动平衡校验，因此电动机运行平稳可靠。电动防护等级为IP23或他防护形式。

电动机的冷却方式为IC0或IC1、1C2、IC3等。

电动机的基本安装型式为卧式带底脚（IMB3）结构。

主接线盒置于电动机右侧（从轴伸端看），也可按用户要求置于左侧，接线盒的内外均设有单独的接地端子。

根用户要求，可在定子绕组，轴承等重要部位加设测温装置，便于现场观察和远距监控，以保证电动机安全可靠地运行。

三、电动型号说明

环境代号（W表示户外）

极数（4极）

铁芯长度代号（1号）

电动机轴中心高为（H400mm）

冷却结构（KK为空/空冷却，KS为空/水冷却）

异步电动机（Y为鼠笼转子，YR为绕线转子）

四、使用环境条件

电动机在下列条件下能额定运行

● 海拔不超过1000m；

● 环境空气温度范围为-15℃一40℃；

● 环境空气的相对湿度不超过95%，无凝露；

● 电动机运行时，允许电压偏差不超过±5%；

● 电动机运行时额走频率为50Hz，允许偏差不超过±1%；

● 电动机采用联轴器传动。

五、订货须知

● 样本提供的数据是以《JB/T7593-94Y系列高压三相异步电动机技术条件》为依据，符合国内及国际有关标准。

● 订货时请注明：电动机型号、极数、额定功率、额定电压、额定频率、安装方式、防护等级、冷却方式、环境条忤。

● 如用户有其他特殊条件或要求，请与本公司签定技术协议。

● 电动机的转向：由主轴伸端为顺时针方向旋转，否则须注明。

● 随着产品的技术进步和国内外有关标准的修订，样本内技术参数如有变动，恕不另行通知。

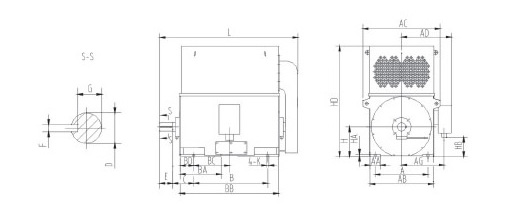

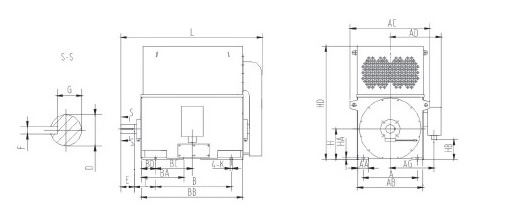

六、外形及安装尺寸

YKK系列高压三相异步电动机（6KV）

YKK系列高压三相异步电动机（10KV）
