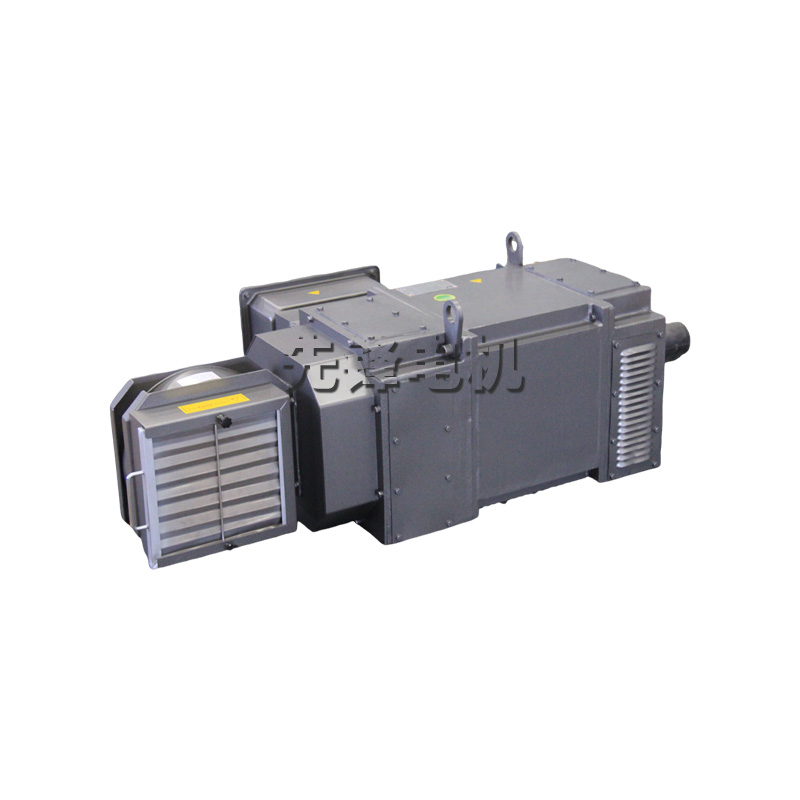

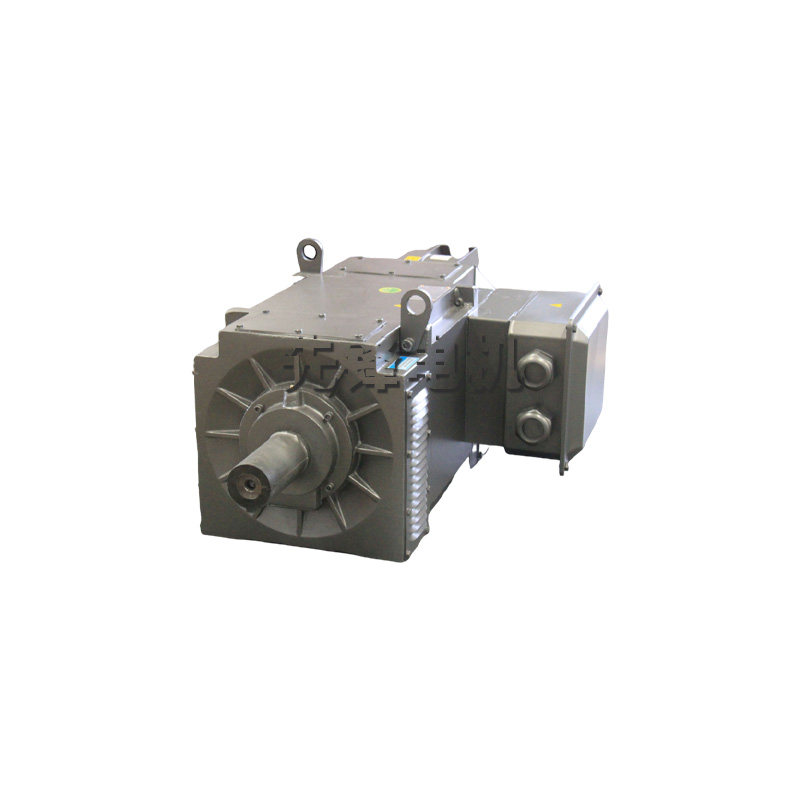

YVFJ-225系列变频电机

变频电机订购需知

1. 用户选用本系列电机时须说明产品型号、功率、级数。

2. 确定安装方式：立式安装、卧式安装。

3. 确定出线方式有：左、右、顶出线。

4. 电机电压和风机电压标准380V50HZ，如有定制要求请标注。

5. 根据客户要求可安装编码器及制动器的设计要求。

概述 Summarize

YVFJ系列变频调速三相异步电动机是我公司综合当今电机发展趋势，综合国内外变频电机的技术特点，在创新基础上自主研发的新型交流变频调速三相异步电动机；以新颖紧凑的结构，精巧的外观，合理的技术经济指标，与变频器组成理想的调速驱动系统，提供给工业各个领域。

特点 Characteristics

·电机具有高的功率密度，每个中心高有4-5档功率等级；可实现小机座输出大功率的特性;

·电机为方型外观、充分利用有效材料，采用全叠片无机座结构；

·与标准电机相比，相同功率降低2-3个中心高，少占用空间，有利所驱动设备的整体布局；

·可根据实际需要，设定不同的基频，不需选用其它极数电机，就可达到以不同转速为额定转速的目的；

·低惯量的电机转子具有较宽的调速范围和更快的响应时间，适合起动变速较频繁的场合使用；

·电机采用耐电晕的漆包线和特殊的绝缘结构，适合变频驱动；

·接线盒和冷却风机的位置灵活安装。

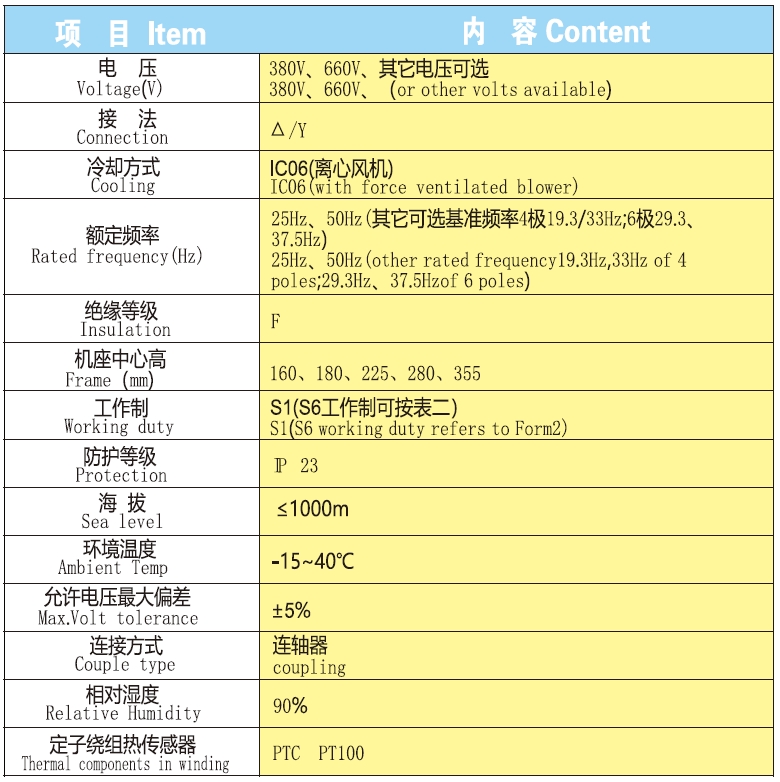

电机基本型式 Standard type specification

电机选型说明 Motor model selection instrution

·本样本中技术数据，为计算值仅供选型参考，具体数据容有变化，订货前请联系确认;

·起重、冶金等需过载倍数较大的场合选用时，恒功率转速比较大时，选型应留有一定裕度，或咨询本公司，有针对的调整技术参数，以合理的与负载匹配；

·变频电动机恒功率调速方式时电动机极数及基频的选择举例(仅供参考)

以实例说明：卷绕类机械要求变频电动机转速范围500-1500r/min，恒功率调速，可选6极的电动机，基频定为25Hz，此时电动机的同步转速为500r/min，频率在75Hz时电动机的同步转速为1500r/min，其它转速范围的选择方式类推；一般恒功率转速比超过1:2时需对电机参数重新核算

·电动机在基频以下，电压与频率比保持恒定，输出恒转矩方式变速运行。

·本系列电机也可在工频电源下恒速运行，但要注意启动方式，核算启动电流和转矩，并咨询本公司。

订货须知 Ordering instruction

·订货时必须说明产品型号、标称功率、电机极数、额定电压、额定频率(或额定转速)、调速范围及在此范围的运行特性，接线盒、风机位置(图XA-XH，其中XA为默认)等。

·如有特殊要求，经双方协商后，可提供其它极数、其它结构及安装型式的电动机。也可配各种编码器、温度传感器等。

·样本仅供用户选型参考，公司保留具体数据变更和修改的权利，恕不另行通知，订货前请确认。
