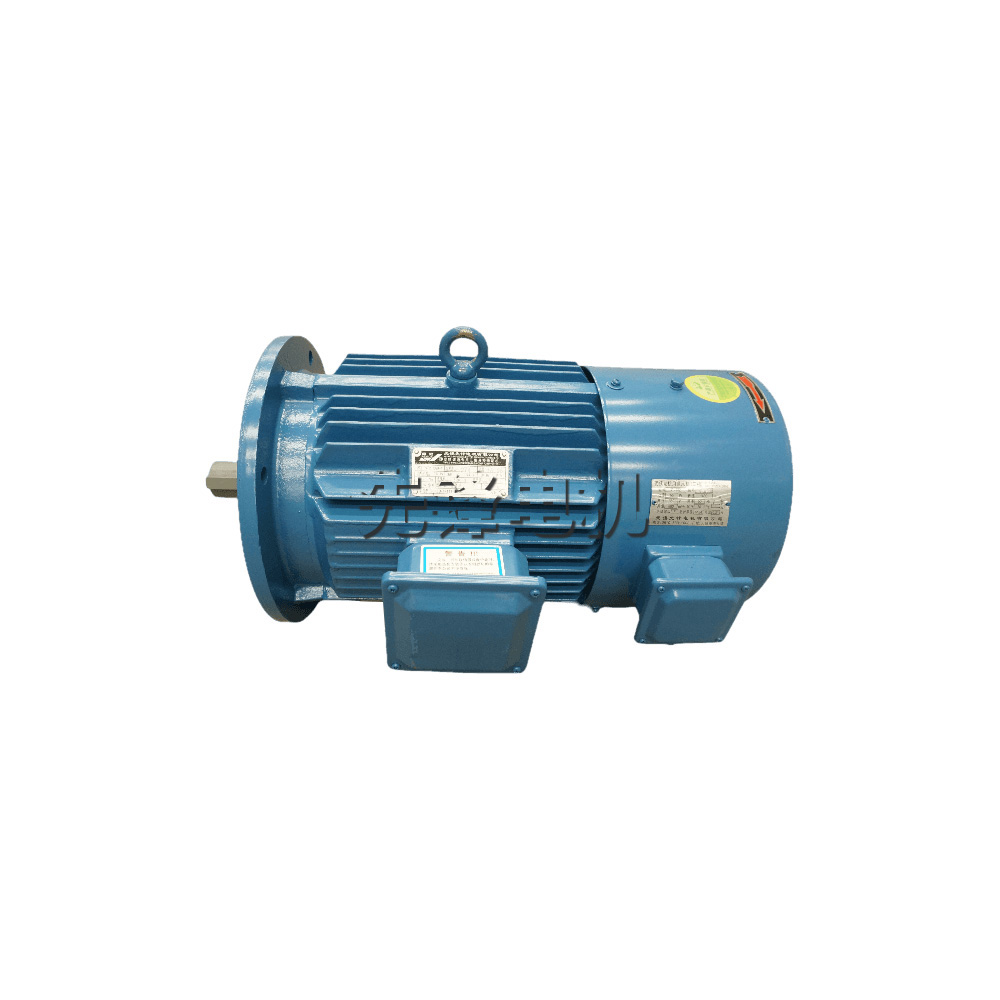

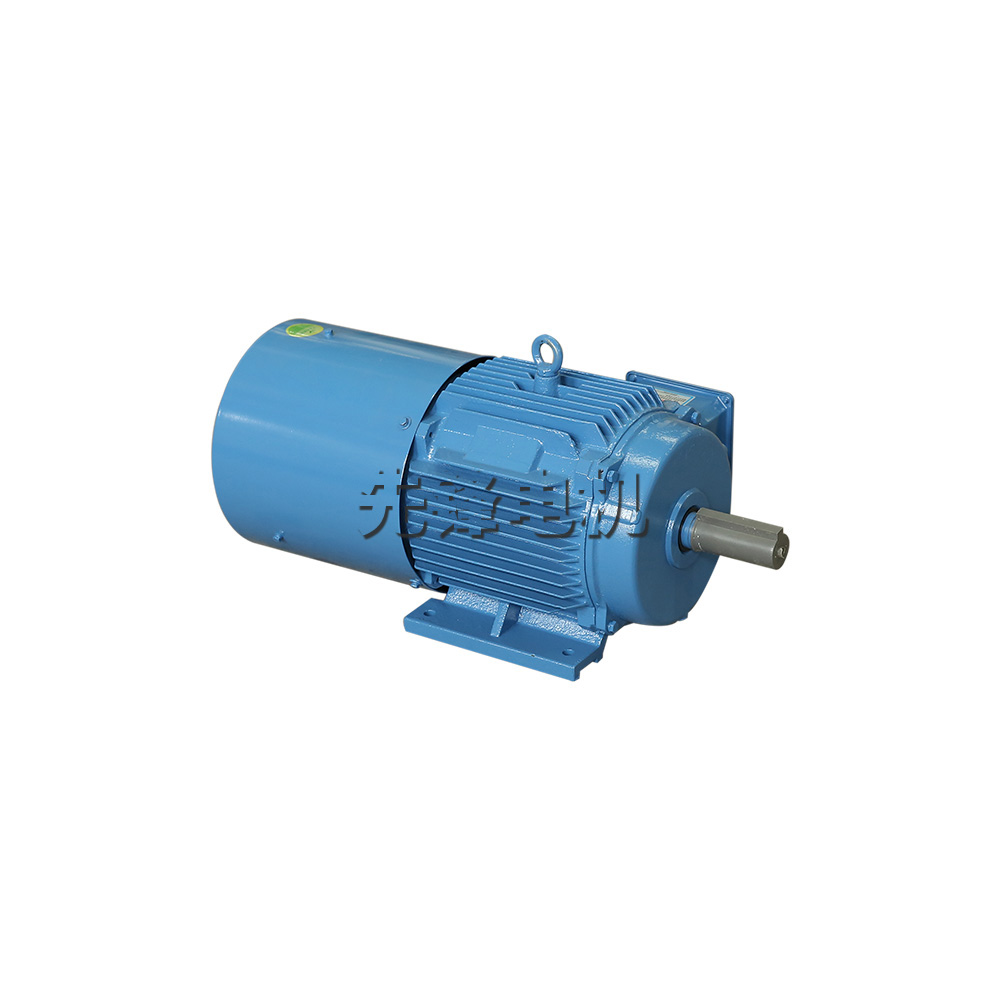

YVF2变频电机

变频电机订购需知

1. 用户选用本系列电机时须说明产品型号、功率、级数。

2. 确定安装方式：立式安装、卧式安装。

3. 确定出线方式有：左、右、顶出线。

4. 电机电压和风机电压标准380V50HZ，如有定制要求请标注。

5. 根据客户要求可安装编码器及制动器的设计要求。

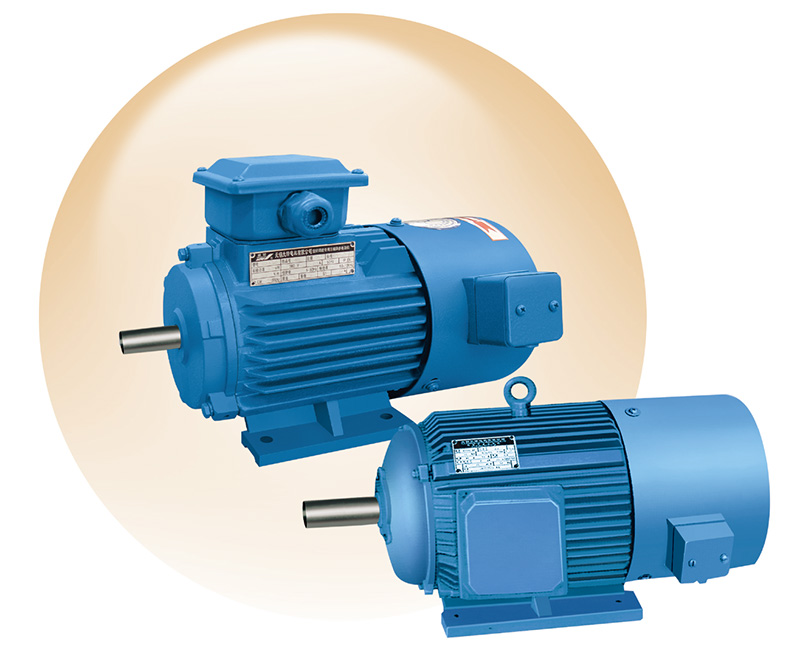

YVF2(BPY)系列三相交流变频调速异步电动机_YVF2 (BPY)SERIES FREQUENCYCONVERTIBLE DRIVES

特点

YVF2(BPY)系列三相交流变频调速异步电动机是我公司吸取国外产品之技术，在广泛调研和收集国内外有关资料的基础上开发成功的最新产品，它具有声低、振动小、调速范围广、运行可靠、维修方便等优点，可与国内外各类变频装置配套使用，有助于节能和实现自动控制。

YVF2(BPY)系列三相交流变频调速异步电动机采用我公司研制开发的VVVF变频调速电机计算机辅助设计程序和CAD技术进行设计，使电机在低速运行时(5-50HZ)具有较高起动转矩，能在1:10范围内作恒转矩运行，且运行平稳，无转矩爬行现象。在电机高速运行时(50~100HZ)具有较高的过载能力，保证电机恒功率输出。电机采用单独的轴流风机强迫通风，确保电机在不同转速运行时具有良好的冷却效果。该电机绝缘可靠、性能优良、对电磁线、浸渍漆等主要绝缘材料，采取了先进的介电分析法进行质量控制。并在绝缘处理过程中采用动态介电测量，控制浸漆烘焙过程，保证了电机绝缘质量稳定可靠，并对变领器高载波频率引起的过电压具有很强的适应能力，同时还可根据用户的需求设置计算机控制接口，有助于实现调速系统的自动化控制，也可在非轴伸端装置制动器，便于快速制动。

YVF2(BPY)系列三相交流变频调速异步电动机。广泛用于机床、纺织、化工、冶金、工业洗衣机等行业的恒转矩(5-50HZ)和恒功率(50-100HZ)调速及风机水泵等场合的节能调速。以满足造纸、塑料、包装、电梯、起重等特殊工业传动领域的需要。

使用条件

1、海拔不超过1000米

2、环境温度不超过40℃

3、电机防护等级IP44

4、相对湿度：不超过90%(20℃以下时)

5、工作制：SI连续

6、绝缘等级：B(或F)级

7、电动机的额定电压380V，频率50HZ，也可根据用户要求确定额定点的电压和频率

主要技术性能和技术参数

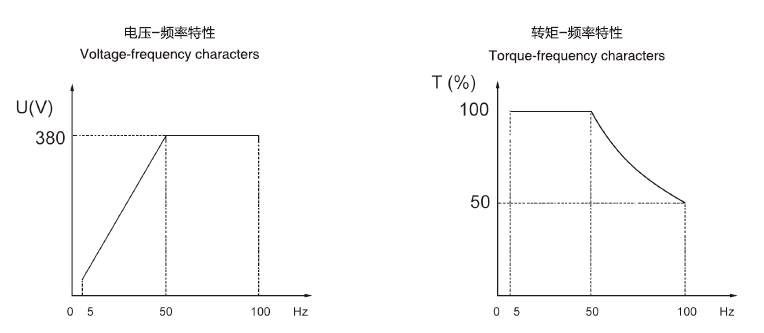

对电网频率为50Hz(或60Hz)的电源，其调速范围一般为5Hz-100Hz(或6HZ-120Hz)(1:20)电动机在5HZ~50Hz(或6HZ~60Hz)输出额定转矩，为恒转矩运行区，在50HZ~100Hz(60HZ~120Hz)时输出额定功率，为恒功率运行区。

当用变频电源供电在低频时，电动机的起动转矩与额定转矩之比可达1.25倍，技术参数见表一。

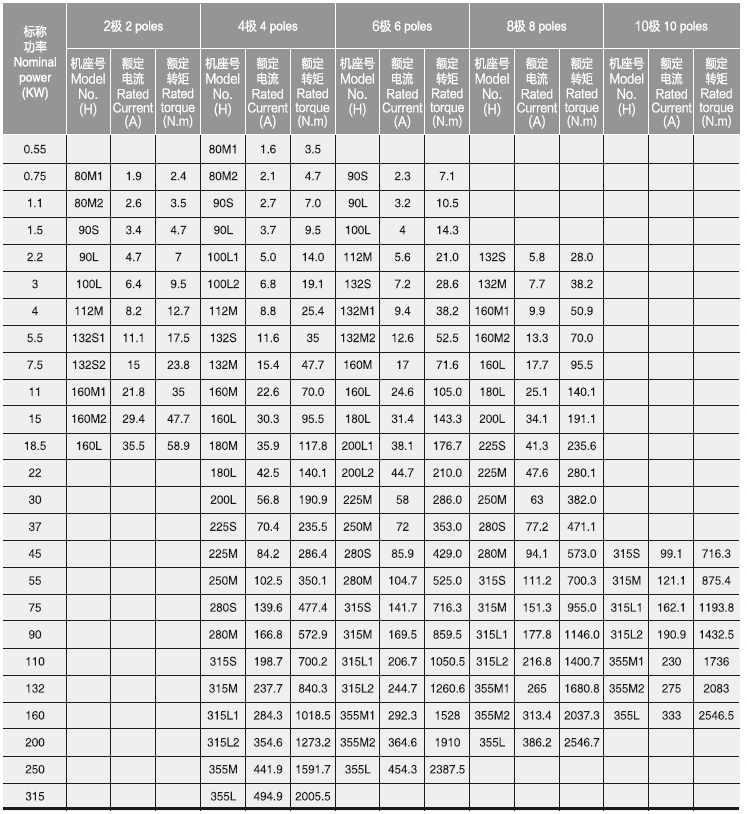

表1

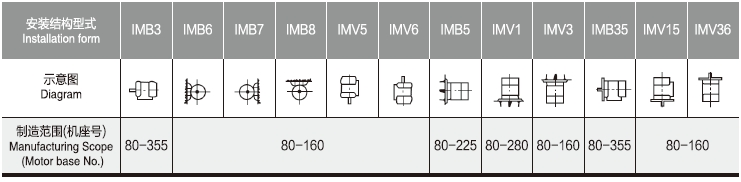

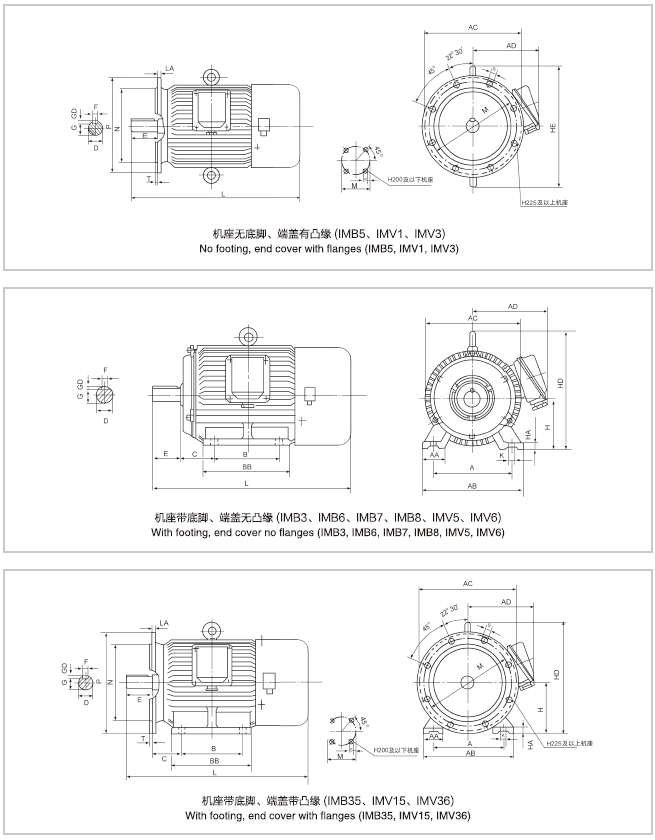

安装形式 Installation Form

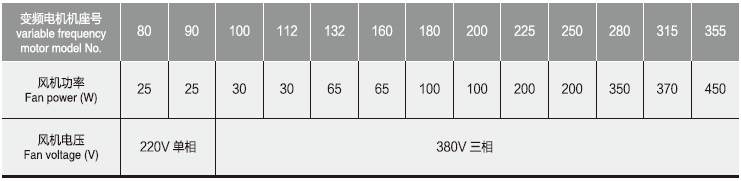

配套冷却风机 Matched Cooling Fan

表2

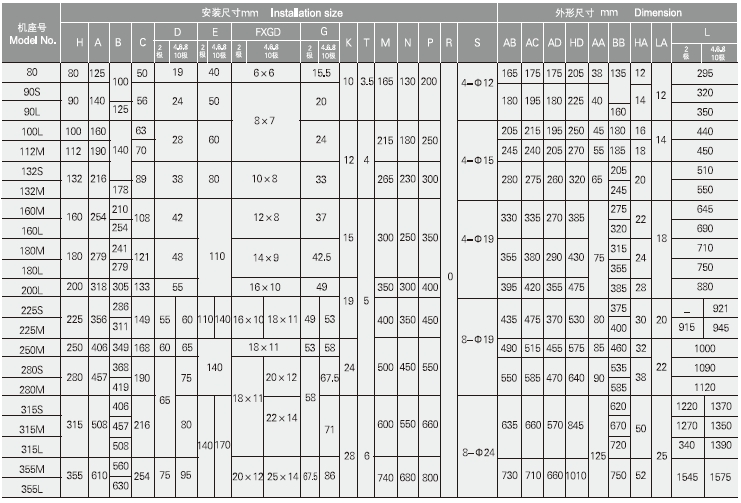

外形及安装尺寸见表一表二 Installation Size and Dimensions

注：1.80及90机座无吊攀;    2.R为凸缘安装平面至轴神台阶平面的距离
